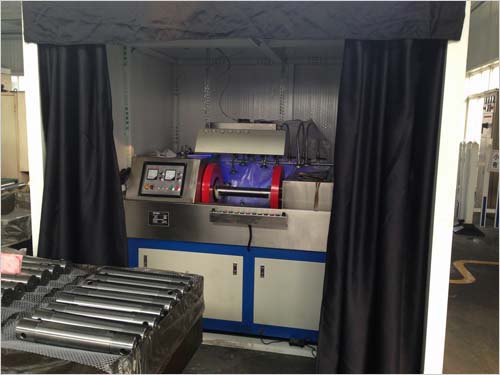

產品介紹 檢測各種圓銷產品
周向磁化電流:AC 0-2000A有效值,連續可調
縱向磁化磁勢:AC 0-12000AT有效值,連續可調
磁化靈敏度:15/50A1型試片顯示清晰
暫載率:≥30%
電極間距:50-300mm,可調
工作方式:手動/自動運行
磁化方式:周向、縱向、復合磁化
電極間距調整方式:電動
夾緊方式:氣動
紫外線強度:距光源380mm工件表面處≥800μW/cm2; |
|
|
|

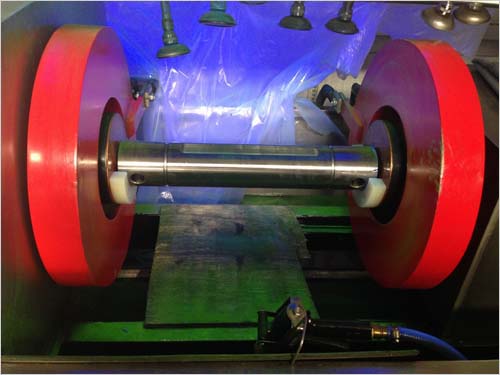

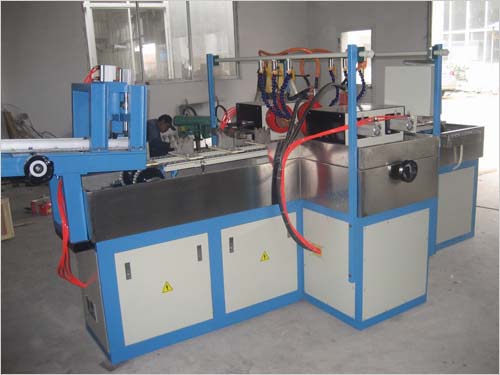

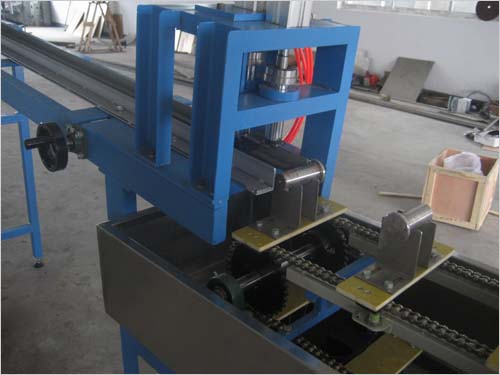

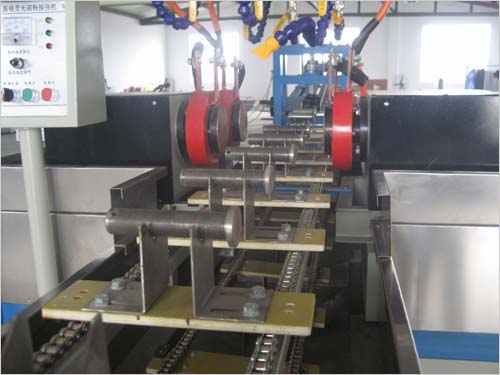

本設備采用手動、自動兩種運行方式,由可編程控制器(PLC)集中控制。手動時,可進行每個功能的單步獨立操作;自動時,設備自動執行PLC內部程序,初始狀態時,工件經人工排料至上料機構后,按“上料”——“傳送”鍵,直至探傷兩工位有工件后即按“啟動”鍵可自動執行電極夾緊——噴淋——磁化——一次傳送上料——二次傳送上料等一系列動作。周向磁化采用直接通電,縱向磁化采用線圈,具有良好的磁化效果。復合磁化在工件上形成旋轉磁場,一次性顯示磁跡,具有較高的工作效率。
技術參數
周向磁化電流:AC 0-2000A有效值,連續可調
縱向磁化磁勢:AC 0-12000AT有效值,連續可調
磁化靈敏度:15/50A1型試片顯示清晰
暫載率:≥30%
電極間距:50-300mm,可調
工作方式:手動/自動運行
磁化方式:周向、縱向、復合磁化
電極間距調整方式:電動
夾緊方式:氣動
紫外線強度:距光源380mm工件表面處≥800μW/㎝²
電源:三相四線380V±10% 50HZ;最大瞬時100A
外形尺寸:7200×1800×1500mm
重量:約1500Kg
| |
|
|
|
|
|
