產品介紹

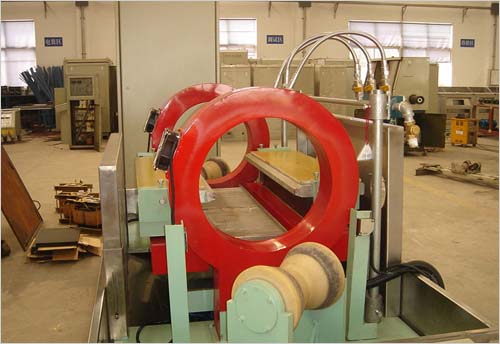

采用通過式結構，適用于直徑90㎜到250㎜、長度4m—10m圓鋼的磁粉檢測
磁軛磁化磁通：AC 0-24000AT（150A×160T/2），連續可調
磁化靈敏度：A型2#試片顯示清晰
暫載率：100%
磁化方式：磁軛感應磁化
紫外線強度：距紫外線光源381mm處≧6000μW/cm2
運行方式：手動、連動運行 |
|
|
|
 |
|
采用通過式結構，適用于直徑90㎜到250㎜、長度4m—10m圓鋼的磁粉檢測。由電源控制柜、磁化系統、熒光檢測系統、磁懸液噴灑、回收系統等幾大部分組成。適用于以濕式磁粉法檢測圓鋼的表面及近表面因鑄造、材料等各種原因引起的裂紋和各種細微缺陷。
本設備采用手動、連動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；連動時，設備自動執行PLC內部程序，工件通過時，實現噴淋——磁化——人工觀察等一系列動作的自動化程序。
技術參數
磁軛磁化磁通：AC 0-24000AT（150A×160T/2），連續可調
磁化靈敏度：A型2#試片顯示清晰
暫載率：100%
磁化方式：磁軛感應磁化
紫外線強度：距紫外線光源381mm處≧6000μW/cm2
運行方式：手動、連動運行
電源：三相四線380V±10% 50HZ，最大電流180A
| |
 |
|
|
|
|
|
|
