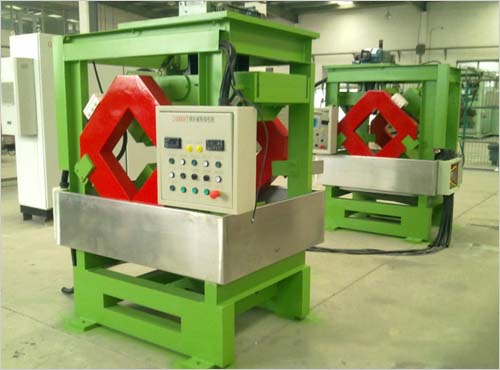

產品介紹
根據鋼坯尺寸，調整好磁扼高度，選擇好周向、縱向磁化電流，鋼坯通過時，此時即可對鋼坯進行自動檢測和手動檢測
周向磁扼磁化磁勢：AC 0-24000AT 連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：100%
磁化方式：周向磁化
紫外線強度：距紫外線光源381mm處≧4000μW/cm2
運行方式：手動、自動運行
電源：三相四線380V±10% 50HZ,最大瞬時200A |
|
|
|
 |
|
根據鋼坯尺寸，調整好磁扼高度，選擇好周向、縱向磁化電流，鋼坯通過時，此時即可對鋼坯進行自動檢測和手動檢測。設備自動執行PLC內部程序，工件通過時，實現工件端頭自動檢測（1#站）——噴淋（1#站）——磁化（1#站）——人工觀察檢查（1#站）——噴淋（2#站）——磁化（2#站）——人工觀察（2#站）等一系列動作的自動化程序。交流磁化均帶斷電相位控制，對于剩磁強度較好的鋼坯具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢查。復合磁化在工件上形成旋轉磁場，一次性顯示磁跡，具有較高的工作效率。
技術參數
1#站周向磁扼磁化磁勢：AC 0-24000AT 連續可調
2#站周向磁扼磁化磁勢：AC 0-24000AT 連續可調
磁化靈敏度：A型1#試片顯示清晰
暫載率：100%
磁化方式：周向磁化
紫外線強度：距紫外線光源381mm處≧4000μW/cm2
運行方式：手動、自動運行
電源：三相四線380V±10% 50HZ，最大瞬時200A
外形尺寸：電源控制柜：1200×600×2000mm；床身：11000×2500×2300mm
| |
 |
|
|
|
|
|
|
