產品介紹

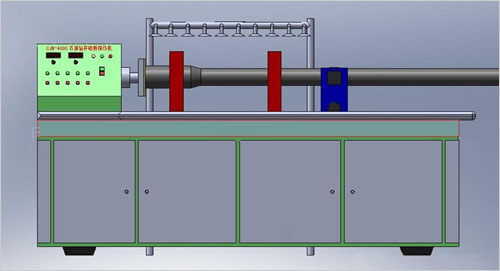

該機為專用型磁粉探傷機設備，主要用于石油鉆桿、抽油桿等軸類鐵磁性機械零件的濕法磁粉探傷。
周向磁化電流：AC 0-4000A（有效值）連續可調，帶斷電相位控制功能
縱向磁化磁勢：AC 0-20000AT（有效值）連續可調，帶斷電相位控制功能
線圈尺寸：內徑250mm
退磁效果：工件退磁后的剩磁不大于0.2MT
電極間距：0－600mm可調
夾緊方式：氣動夾緊
探傷靈敏度：工件表面用A型15／50試片貼面，清晰顯示 |
|
|
|
 |
|
該機為專用型磁粉探傷機設備，主要用于石油鉆桿、抽油桿等軸類鐵磁性機械零件的濕法磁粉探傷。周向磁化采用通電法，縱向磁化采用線圈法對工件進行交流復合磁化，具有斷電相位控制功能。工件可夾緊旋轉觀察，一次性磁化可檢查出磁化范圍內工件表面和近表面因材料，鍛壓，淬火，研磨，疲勞而引起的裂痕及夾渣等細微缺陷。
技術參數
周向磁化電流：AC 0-4000A（有效值）連續可調，帶斷電相位控制功能；
縱向磁化磁勢：AC 0-20000AT（有效值）連續可調，帶斷電相位控制功能；
線圈尺寸：內徑250mm
退磁效果：工件退磁后的剩磁不大于0.2MT；
電極間距：0－600mm可調
夾緊方式：氣動夾緊
探傷靈敏度：工件表面用A型15／50試片貼面，清晰顯示；
電源：三相四線AC 380V，50Hz，瞬時最大約120A。
| |
 |
|
|
|
|
|
|
