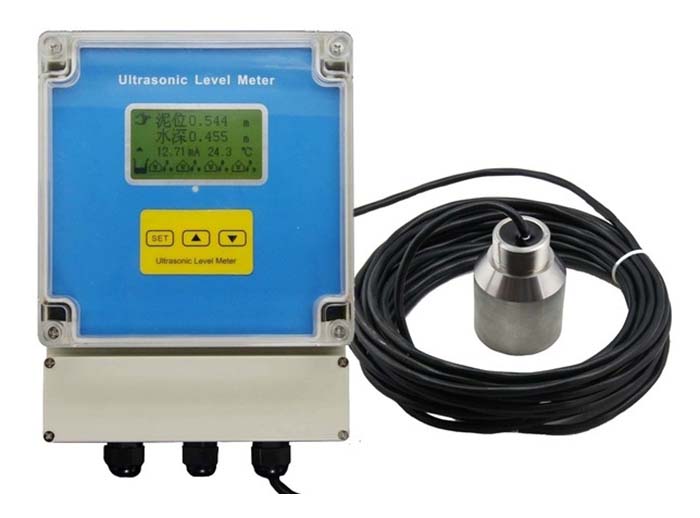

超聲波液位計由超聲波探頭和主機兩部分組成，是一種先進的非接觸式物位測量儀器，超聲波探頭直接安裝在被測介質的上方。用來取代原始的各種液位計，它采用小盲區收發一體式超聲波探頭，通過測量時間差的原理，經主機上微處理器進行信號處理精密計算，測得液位，料位高低，并帶有多種信號輸出可供選擇。
運用領域：有腐蝕性污水池泥位檢測，海水水深監控，淤積監控、水池測深，河床高度監控，水庫淤積監控等。
應用范圍：防腐超聲波泥位計,超聲波污泥界面儀,超聲波泥水界面儀為工業和市政領域長期可靠工作而設計。

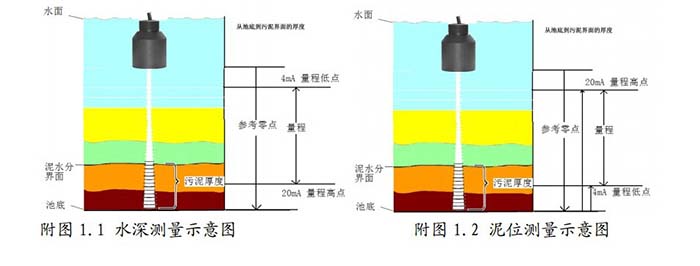

在有腐蝕性水質中，傳感器浸入水中5-10cm就可工作，利用超聲波發射與水中固體懸浮物回波分析，來確定污泥層的高度。
應用于以下地方：水廠：沉淀池；污水處理廠：初沉池、二沉池、濃縮池、SBR工藝水解池；洗煤廠：沉淀池；電廠：灰漿沉淀池；采礦廠：濃縮池；
技術參數
|
型號 |
NSJ-10 |
|
常規量程 |
5米、10米、15米、20米 |
|
特殊量程 |
1米、30米 、40米、50米、60米 |
|
測量精度 |
0.25%-0.5% |
|
分辨率 |
3mm或0.1%（取大者） |
|
顯示 |
12864點陣式中文液晶 |
|
模擬輸出 |
2路4～20mA/750Ω負載 |
|
繼電器輸出 |
2組AC 250V/ 8A或DC 30V/ 5A 狀態可編程（可選配） |
|
供電 |
220V AC+15% 50Hz或者24VDC 120mA 可選 |
|
環境溫度 |
顯示儀表(變送器)-20～+60℃，探頭(傳感器)-20～+80℃ |
|
通信 |
可選485通信 |
|
防護等級 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
可達200米，標配10米 |
|
探頭安裝 |
根據量程和探頭的選型 |
備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特殊規格。
產品優勢
1> 采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年
2> 優良探頭設計：選用不同探頭，可以適應低渾濁度、中渾濁度和高渾濁度水質。
3> 先進回波跟蹤算法：能在嘈雜的水下噪聲中有效捕捉真實回波
4> 多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式

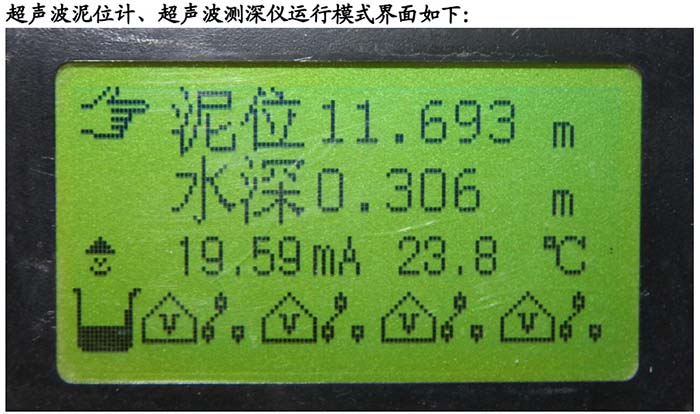

5> 點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形
6> 靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置
7> 可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉
選型需要知道的參數
1.被測量的介質類型(液體還是固體，具體名稱，清水，污水，泥漿，汽油，柴油，甲苯，二氧化硫等)如果是液體，液面是否有蒸汽，霧氣，泡沫，波浪，攪拌，漂浮物，如果是固體，是否有粉塵，
2.介質的最低～最高溫度，最低～最大壓力，
3.介質的腐蝕性，如果是放在罐子內的需要知道罐子的材質有沒有防腐的襯里，
4.是否需要防爆防腐，
5.測量范圍是幾米要求盲區是多少，
6.工作環境：例如敞口的池子，有蓋板的池子，臥罐，立罐，球罐，罐子是否同大氣壓等，
7.工作電壓：24VDC，可選220VAC可定做12VDC/9VDC共電，
8.輸出信號：4～20mA電流485/232通信輸出繼電器輸出，
9.設備形式：分體式，

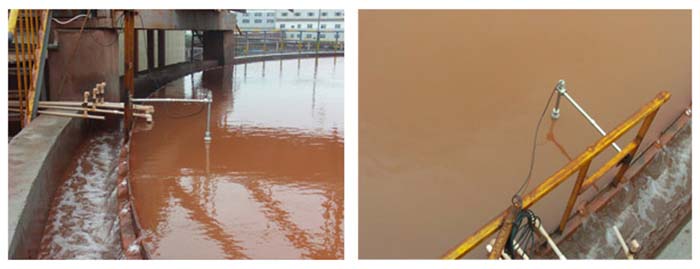

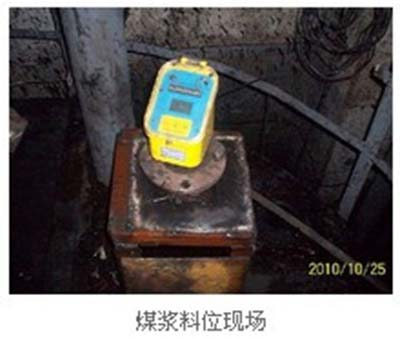

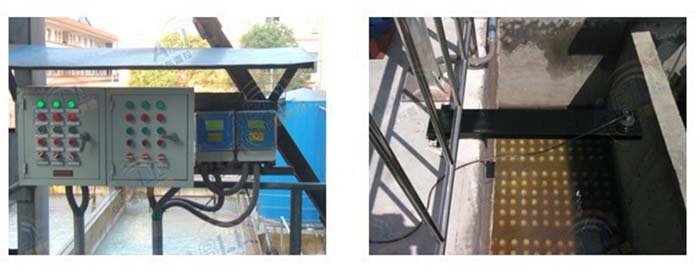

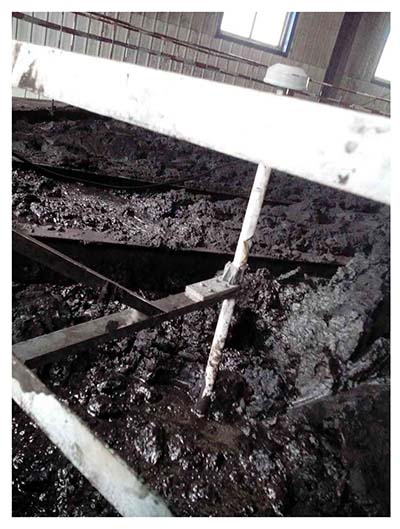

超聲波泥位計現場圖片
|
