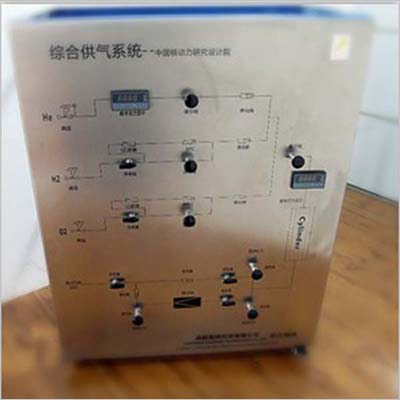

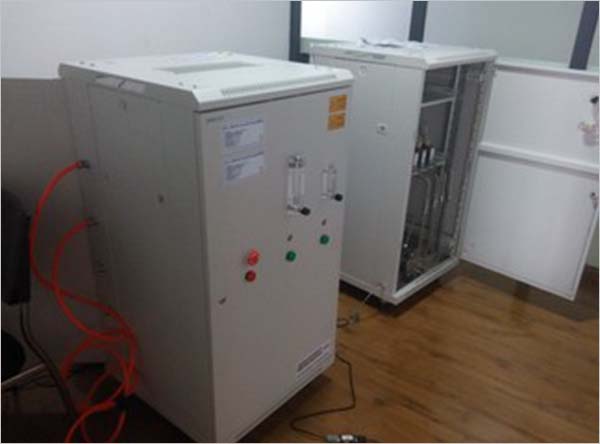

氣體混合設備，氣體混合儀，氣體配比器，
混氣特點：高精度控制多種氣體混合比例，實現不同氣體比要求，氣路通道：1～8路（根據客戶需求設計）。
產品特點
·最大工作壓力達3MPa
·氣體質量流量控制器準確控制，操作簡單
·BA級潔凈管道連接
·使用氣體種類多（可達30多種）
·最高工作溫度5～50℃。
·國際主流通用管道連接方式。密封更可靠,壽命更長
·閥門與介質接觸部分的零件材料為不銹鋼、聚四氟乙烯。
·高精度控制多種氣體混合比例，實現不同氣體比要求
·安裝方便。
產品特性

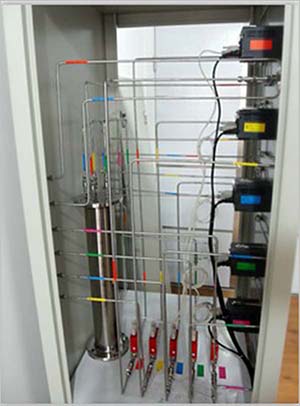

·兩元?dú)怏w混和裝置，利用多臺高精度(MFC)氣體質量流量控制器精密控制氣體混合比例，可以混出不同要求的氣體比
·氣體混和精度不受起源壓力變化的影響
·全耐腐蝕設計，適應氣體混合（常溫?zé)o凝結）
·調節精度優于+-1%，混和精度優于1%或2%（流量大小確定）
性能參數
氣體傳輸：1- 8種氣體氣體質量流量控制器控制流量 ， Swagelok卡套連接
氣體類型： 空氣、N2， O2 ，CO2,SO2等
進氣壓力：2 --8bar
出口氣體：1--8種氣體質量流量控制器控制
控制閥動作型式：氣體質量流量控制器是常閉式
響應時間：1S
工作壓差：0.05～0.5MPA
最大耐壓：3MPA
出口壓力：0 --6bar
控制原理：氣體質量流量控制器控制，單獨控制每個出口，含溫度及濕度休整補償（由于密度和溫度的關系很大，為 減少誤差補償）
氣體質量流量控制器流速：0～5，10，20，30，50，100，200，500SCCM;0～1, 2, 3, 5, 10, 15, 20, 30，200SLM
采用溫度變化對應于質量流量的原理，可以對不同的氣體進行流量量測及控制。
氣體質量流量控制器可應用在5SCCM到200SLM的氣體流量范圍，并且不會受到溫度及壓力變化的影響其他流速可選擇 ，其他氣體可選擇
準確性： 優于1%或2%（此參數是由混合氣體的流量后所確定）
數據：輸出的數據轉換為標準狀態下的質量（ 1個大氣壓，0度）
氣體質量流量控制器標準狀態規定為：
標準溫度………………0℃（273.15K）
標準壓強………………101325Pa控制顯示方式：本地顯示控制
氣體混氣儀器應滿足以下工作環境要求
工作電源: AC 185~265V,50Hz.
工作溫度:0～45℃
相對濕度:≤90%
進出口連接：
可以用1/4'或6mm的316l（聚四氟）與氣源進行快速連接，并與采樣灌進行快速連接
微小流量氣體混合儀，氣體混合儀，氣體配比
特點：微小流量氣體混合，高精度控制多種氣體混合比例，實現不同氣體比要求，氣路通道：1～8路（根據客戶需求設計）。
準備過程
1. 按圖紙聯接管路系統。
2. 按順序聯接質量流量控制器同顯示儀的數據線，聯接顯示儀電源。
3. 打開顯示儀電源（給質量流量控制器通電5-10分鐘）。
4. 打開氣源，入口壓力（0.1-0.4MPA）之間。
5. 打開管道上的開關閥(路：MV1-1,MV1-3 第二路：MV2-1,MV2-3)。
6. 關閉(路：MV1-2第二路：MV2-2).
7. 在流量顯示儀1，2，3通道調節流量大小，通道3流量設定為最大（些通道可以調節出口的流量大小，如果不是最大流量，通道1，2氣體流不出）?；旌喜煌臍怏w分別調節1,2通道流量大小。
通道1流量為：1000SCCM，通道2流量為：100SCCM，通道3流量為1500SCCM.
注：路：MV1-2第二路：MV2-2，主要功能為清潔管路和不使用混氣功能時可對下游氣體不控制流量。
特點性能
·質量流量控制器最大工作壓力20MPa。（詳見產品說明書）
·最高工作溫度5-50℃。
·國際主流通用管連接方式。
·316不銹鋼材質。
·閥門與介質接觸部分的零件材料為不銹鋼、聚四氟乙烯。
·安裝方便。
氣體混合儀系統參數
氣體傳輸：8種氣體 ， Swagelok卡套連接
氣體類型：NH3，CH4等
進氣壓力：0.1-0.4MPA
控制閥動作型式：常閉式
響應時間：1S
工作壓差：0.05～0.5MPA
最大耐壓：3MPA
控制原理：質量流量控制，每個出口單獨控制
|
