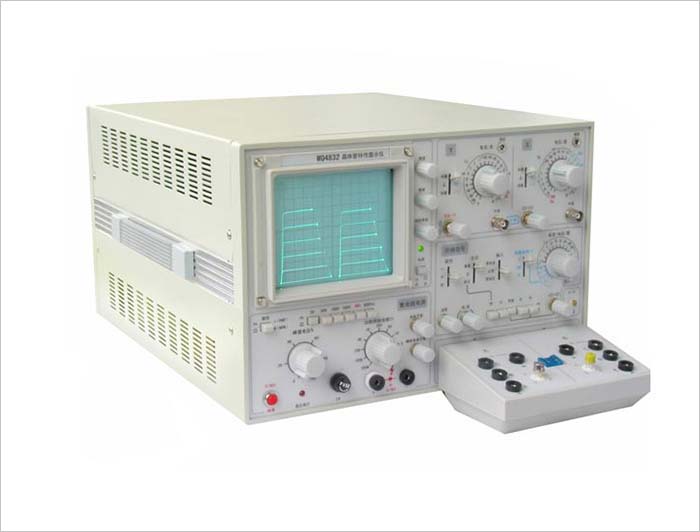

WQ4832型晶體管特性圖示儀采用示波管顯示半導體器件的各種特性曲線。本儀器具有二簇曲線顯示，雙向集電極掃描功能，可以對被測半導體器件的特性進行對比分析，便于晶體管的配對。設有5kV高壓裝置。本儀器適用于各種半導體三極管、二極管、場效應管、可控硅、穩壓二極管、及三端穩壓器等器件的測試。

技術參數

Ｙ軸偏轉因數

集電極電流范圍：（IC）0.5μA/div—1A/div  分２０檔

（IR）50nA/div—1μA/div  分５檔

基極電流或基極源電壓（　  ）0.01V/div

外接輸入：0.01V/div

Ｘ軸偏轉因數

集電極電壓范圍：（VC）10mV/div—50V/div  分12檔

 (VD) 500V/div

基極電流或基極源電壓（     ）0.01V/div

外接輸入：0.01V/div

階梯信號

階梯電流范圍：0.5μA/級--100mA/級  分17檔

階梯電壓范圍：0.05V/級—1V/級     分5檔

串聯電阻：O、10KΩ、1MΩ          分３檔

每簇級數：1—10級 連續可調。

每秒級數：200

極性：正、負、異   分三檔。

集電極掃描信號

峰值電壓范圍及電流容量：

    0—10V檔       (10A)

    0—50V檔      (1A)

    0—100V檔     (0.5A)

    0—500V檔    (0.1A)

    0—5KV檔      (5mA)

    0--500VAC檔   (0.1A)

功耗限制電阻： 0~500KΩ     分11檔

一般性能

形式：臥式

外形尺寸：320×210×400(mm)

重量：約18kg

電源電壓：220V±10%

頻率： 50Hz±5%

視在功率：非測試狀態   約50VA

最大功率：約80VA
